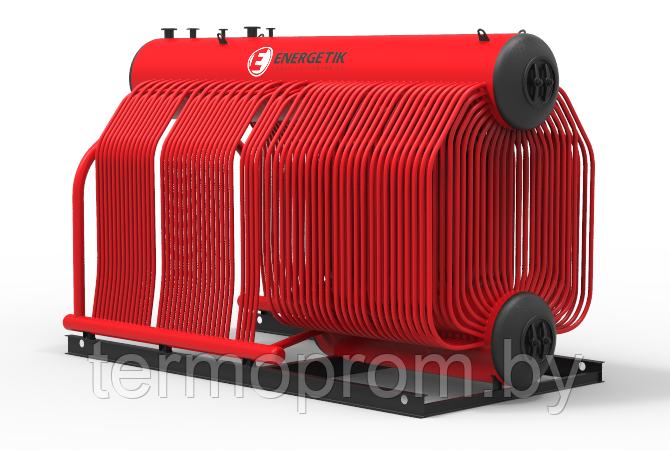

Котлы серии ДКВр давлением до 1,3 МПа (газ,мазут,уголь)

Котлы серии ДКВр производятся паропроизводительностью 4; 6,5; 10 и 20 тонн пара в час. В зависимости от сжигаемого топлива каждый котел оснащается соответствующим топочным устройством. Изготавливаются блоком или россыпью. Предназначены для выработки насыщенного или перегретого пара, используемого для технических целей промышленных предприятий, отопления вентиляции объектов промышленного назначения Показатели ДКВр-4-13 ДКВр-6,5-13 ДКВр-10-13 ДКВр-20-13 Номинальная паропроизводительность, т/ч 4,0 6,5 10 20 Температура пара,°С 194 194 194 194 Рабочее давление пара, МПа (кгс/см2), не более 1,3 (13) 1,3 (13) 1,3 (13) 1,3 (13) Расчетное топливо газ, мазут, уголь газ, мазут, уголь газ, мазут, уголь газ, мазут, уголь Расчетный расход топлива, при номинальной нагрузке (газ, м3/ч), не более 297 444 740 1470 Расчетный расход топлива, при номинальной нагрузке (мазут, кг/ч), не более 281 420 700 1400 Расчетный расход топлива, при номинальной нагрузке (уголь, кг/ч), не более 450 726 1100 2290 КПД (газ), %, не менее 90 91 91 92 КПД (мазут), %, не менее 88,8 89,5 89,5 90 КПД (уголь), %, не менее 82,1 83,1 83,6 83,6 Длина, мм, не более 7203 8526 8850 11500 Ширина, мм, не более 4590 4695 5830 5970 Высота, мм, не более 5018 5530 7100 7660 Масса котла, не более, (твердое топливо) 8170 12 025 16 349 43 419 Масса котла кг, не более (газ, мазут) 8876 11206 15396 44634
