Монтаж системы ОДК (оперативного диспетчерского контроля)

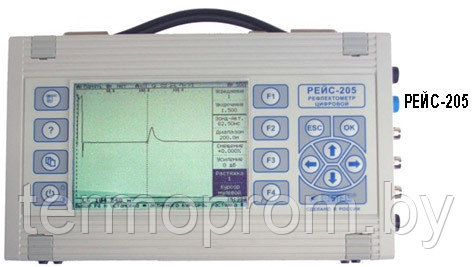

Назначение системы оперативного дистанционного контроля Система оперативного дистанционного контроля (СОДК) предназначена для систематического мониторинга состояния изоляции трубопроводов предварительно изолированных пенополиуретаном и оперативного выявления участков с повышенной влажностью изоляции в кольцевом зазоре между стальной трубой и гидрозащитной оболочкой. Система оперативного дистанционного контроля позволяет: производить своевременный периодический контроль состояния теплоизоляции трубопровода (режим периодического контроля); осуществлять постоянный мониторинг в процессе эксплуатации трубопровода (режим непрерывного контроля). Система контроля позволяет выявить следующие дефекты трубопроводов из ПИ-труб и определить их месторасположение: намокание слоя теплоизоляции из ППУ; контакт сигнального провода со стальной трубой; обрыв сигнальных проводников; нарушение целостности изоляции соединительного кабеля. Структура и состав системы оперативного дистанционного контроля Сигнальную цепь образовывают два медных провода, расположенных в пенополиуретане и проходящих по всей длине теплотрассы. Дистанционный контроль заключается в отслеживании электрических параметров этой цепи. Пенополиуретан, используемый для теплоизоляции стальной трубы, в абсолютно сухом состоянии является диэлектриком и имеет бесконечно большое сопротивление. При появлении влаги в кольцевом зазоре между стальной трубой и трубой-оболочкой сопротивление изоляции из пенополиуретана начинает падать. Элементы СОДК: сигнальные медные проводники системы контроля, которые прокладывают в трубах и фасонных деталях по всей длине в заводских условиях одновременно с установкой пенополиуретановой теплоизоляции; герметичные кабельные выводы проводов, проходящих через полиэтиленовую гидрозащитную оболочку; коммутационные терминалы, предназначенные для коммутации сигнальных проводов и подключения измерительных приборов к СОДК. Устанавливаются в проектных точках контроля ( коверах) в начале и в конце теплотрассы, а также в промежуточных точках контроля; ящики ковера, в которых размещаются терминалы и которые могут устанавливаться на стенах ЦТП (снаружи или внутри), в подвалах зданий и т. п., либо на улице вблизи прохождения трубопроводов теплотрассы с применением специальных строительных конструкций, исключающих повреждения кабелей и терминалов; - специальные материалы (обжимные гильзы, припои, паяльные пасты, держатели проводов, скотч), обеспечивающие качественное соединение проводов СОДК и фиксированное расстояние между проводами и стальной трубой в местах заделки стыков при монтаже трубопроводов; измерительные приборы СОДК, которые могут включать в себя: детектор (переносной или стационарный), рефлектометр (локатор) и тестер (мегомметр).
